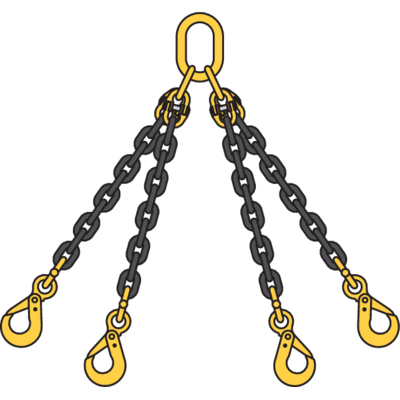

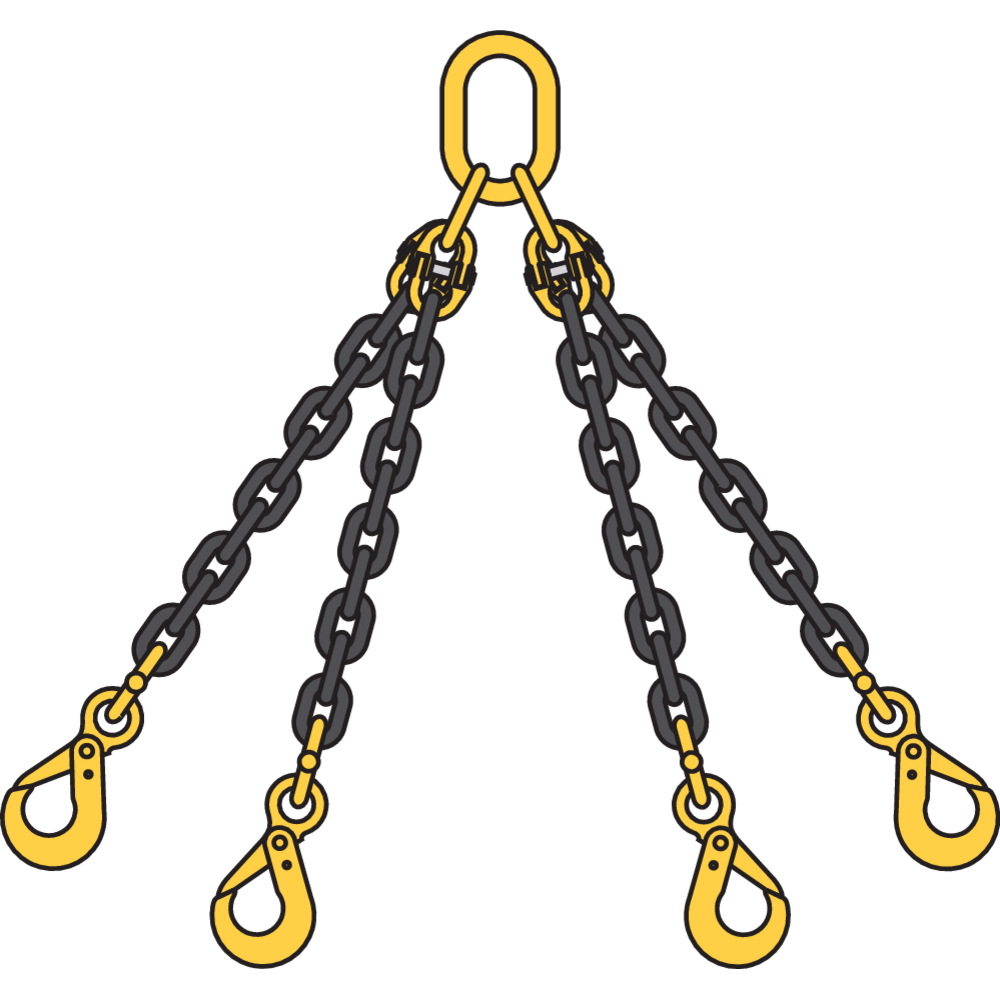

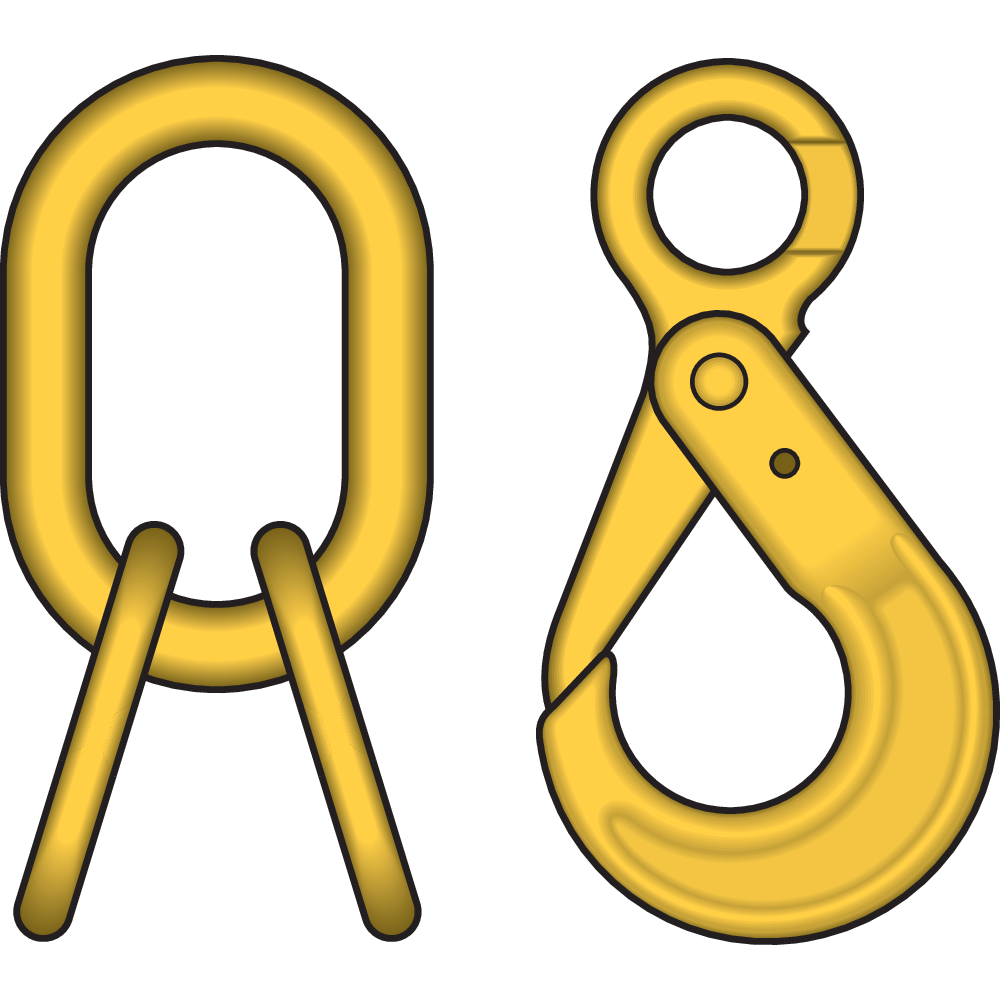

Konstrukcija: keturšakis grandininis stropas - pagrindinis kėlimo žiedas viename gale ir atlaužiami kabliai kiekvienos šakos pabaigoje.
Išmatavimai: Ø 6–20 mm, kiti dydžiai pagal užklausimą.
Konstrukcija: keturšakis grandininis stropas - pagrindinis kėlimo žiedas viename gale ir atlaužiami kabliai kiekvienos šakos pabaigoje.
Išmatavimai: Ø 6–20 mm, kiti dydžiai pagal užklausimą.
EN 818-4
|
Atsargos koeficientas 4:1 |
Grandinės ø mm | 1-os šakos | 2-jų šakų | 3-4ių šakų | Žiedas | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Tiesiai | Kilpa | U-forma | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Tiesiai | Kilpa | U-forma | ||
| mm | Ribinė darbinė apkrova (WLL) t | ||||||||||
| 6 | 1,12 | 0,90 | 2,24 | 1,60 | 1,12 | 2,36 | 1,70 | 2,24 | 1,80 | 4,48 | |
| 7 | 1,50 | 1,20 | 3,00 | 2,12 | 1,50 | 3,15 | 2,24 | 3,00 | 2,50 | 6,00 | |
| 8 | 2,00 | 1,60 | 4,00 | 2,80 | 2,00 | 4,25 | 3,00 | 4,00 | 3,15 | 8,00 | |
| 10 | 3,15 | 2,50 | 6,30 | 4,25 | 3,15 | 6,70 | 4,75 | 6,30 | 5,00 | 12,6 | |
| 13 | 5,30 | 4,25 | 10,6 | 7,50 | 5,30 | 11,20 | 8,00 | 10,60 | 8,50 | 21,20 | |
| 16 | 8,00 | 6,30 | 16,00 | 11,20 | 8,00 | 17,00 | 11,80 | 16,00 | 12,50 | 32,00 | |
| 19 | 11,20 | 9,00 | 22,40 | 16,00 | 11,20 | 23,60 | 17,00 | 22,40 | 18,00 | 44,80 | |
| 20 | 12,50 | 10,00 | 25,00 | 17,00 | 12,50 | 26,50 | 19,00 | 26,00 | 20,00 | 50,00 | |
| 22 | 15,00 | 12,00 | 30,00 | 21,20 | 15,00 | 31,50 | 22,40 | 30,00 | 23,60 | 60,00 | |
| 26 | 21,20 | 17,00 | 42,40 | 30,00 | 21,20 | 45,00 | 31,50 | 42,40 | 33,50 | 84,80 | |
| 32 | 31,50 | 25,20 | 63,00 | 45,00 | 31,50 | 67,00 | 47,50 | 63,00 | 50,00 | 126,00 | |
| Faktorius (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| kai daugiašakių stropų keliama darant kilpas galuose - saugi darbinė apkrova mažėja 20% | |||||||||||
