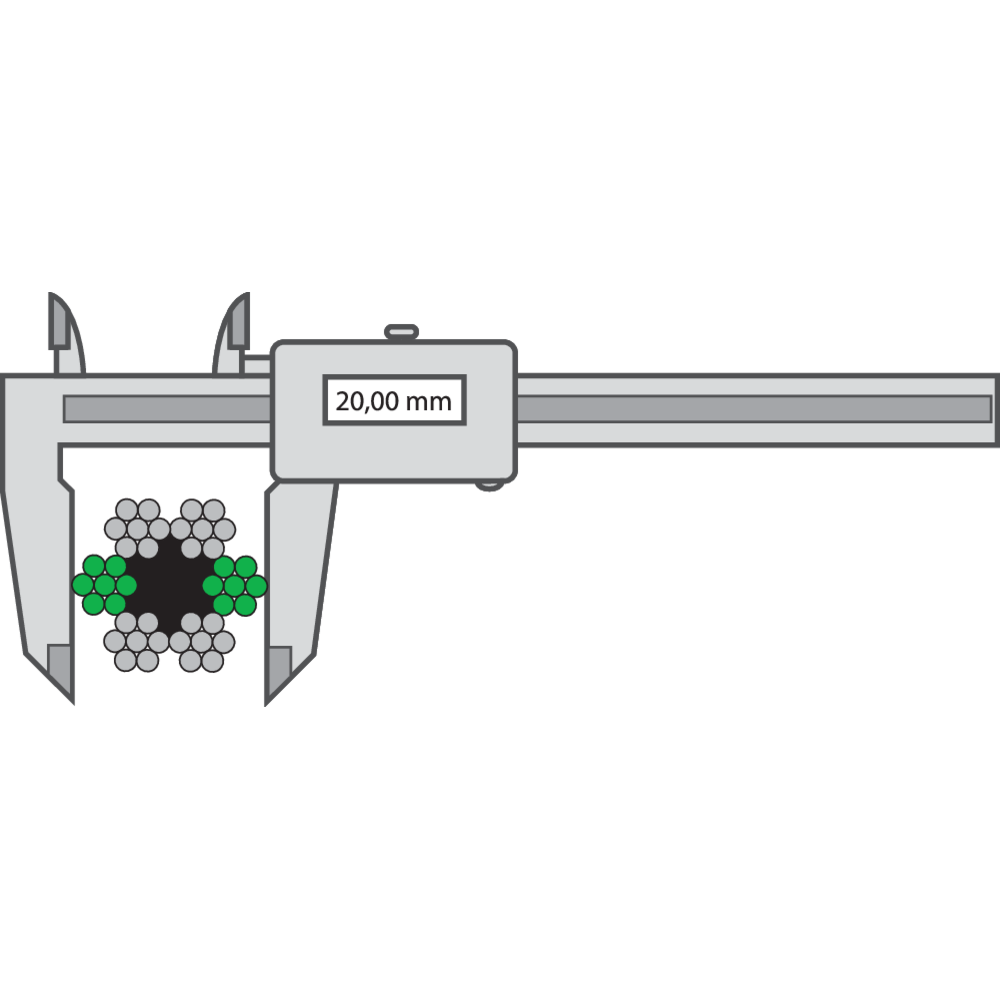

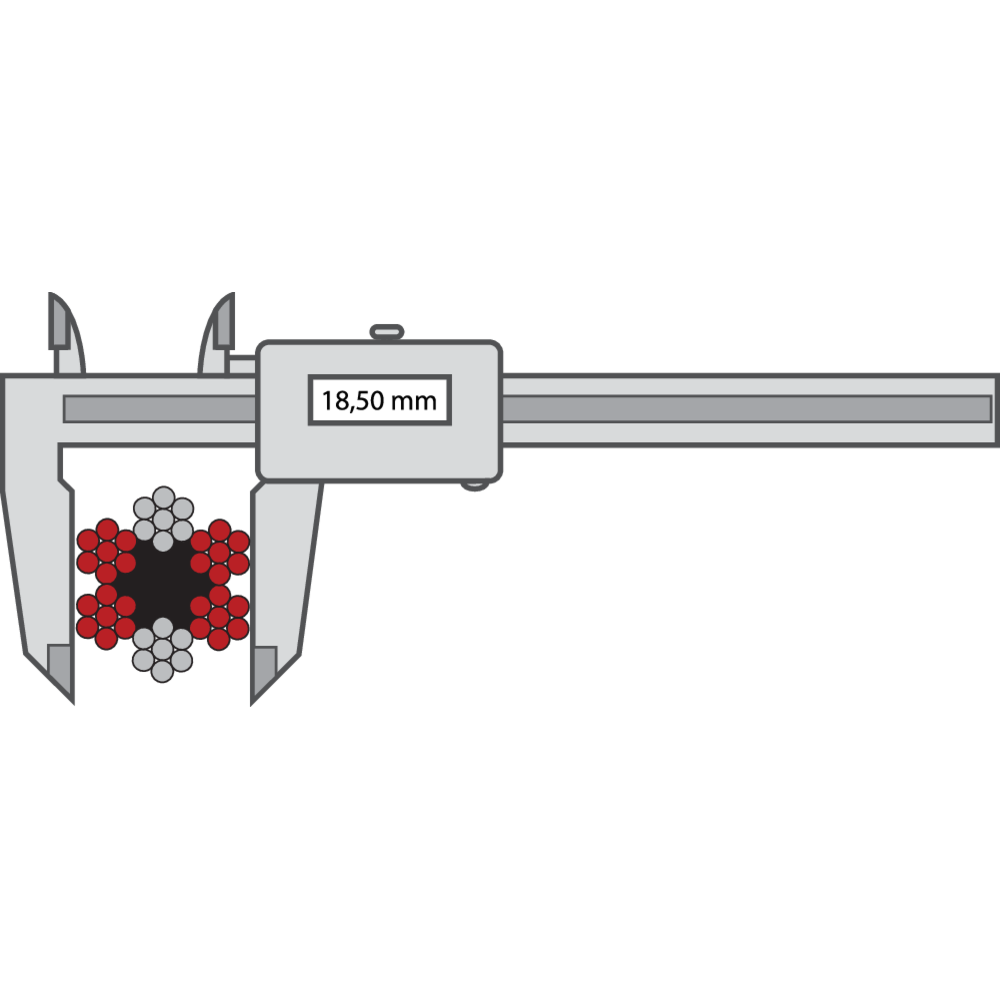

Plieninio lyno skersmuo
Prieš montuojant visada būtina patikrinti lyno skersmenį. Matuoti tiesią lyno dalį. Reikia matuoti dvi dalis, kurių minimalus ilgis yra vienas metras. Kiekviename taške turi būti atlikti du matavimai su 90 laipsnių poslinkiu vienas kito atžvilgiu. Šių dviejų matavimų vidurkis turi atitikti apačioje lentelėse pateiktą leistiną nuokrypį.
Bendros paskirties plieninia lynai
|
Nominalus
lyno Ø |
Nenaudoto lyno nominalaus |
|
mm
|
%
|
|
2 to <4
|
0 +8
|
|
4 to <6
|
0 +7
|
|
6 to <8
|
0 +6
|
|
=8
|
0 +5
|
|
Nominalus |
The difference between two measurements expressed as the percent from nominal diameter for unloaded rope |
|
|
|
|
Rope with strands that are exclusively of wire |
Ropes with strands that incorporate fibre centres
|
|
|
mm
|
max %
|
max %
|
|
|
2 to <4
|
+7
|
-
|
|
|
4 to <6
|
+6
|
+8
|
|
|
6 to <8
|
+5
|
+7
|
|
|
=8
|
+4
|
+6
|
|
Liftų plieniniai lynai
|
Nominal |
Tolerance for nominal diameter for ropes with fibre core/synthetic core |
|
|
Tolerance for nominal diameter for ropes with steel core |
|
|
||||
|
|
Unloaded
|
Loaded to 5% of min breaking load
|
Loaded to 10% of min breaking load
|
Unloaded
|
Loaded to 5% of min breaking load
|
Loaded to 10% of min breaking load |
||||
|
mm
|
max %
|
min %
|
min %
|
max %
|
min %
|
max %
|
||||
|
=10
|
+6
|
+1
|
0
|
+3
|
0
|
-1
|
||||
|
>10
|
+5
|
+1
|
0
|
+2
|
0
|
-1
|
||||
|
Nominal
rope Ø |
Difference between two measurements expressed as percentage of nominal diameter under a load equivalent to 5% or 10% of min breaking load
|
|
|
|
|
Rope ovality
|
Average diameter variation
|
|
|
mm
|
max %
|
max %
|
|
|
<8
|
+4
|
+3
|
|
|
=8
|
+3
|
+2
|
|
Gija
Gijas sudaro atskiros vielos, kurios vienu ar keliais sluoksniais suvejamos aplink šerdį, naudojant vieną žemiau nurodytų vijimo būdų:

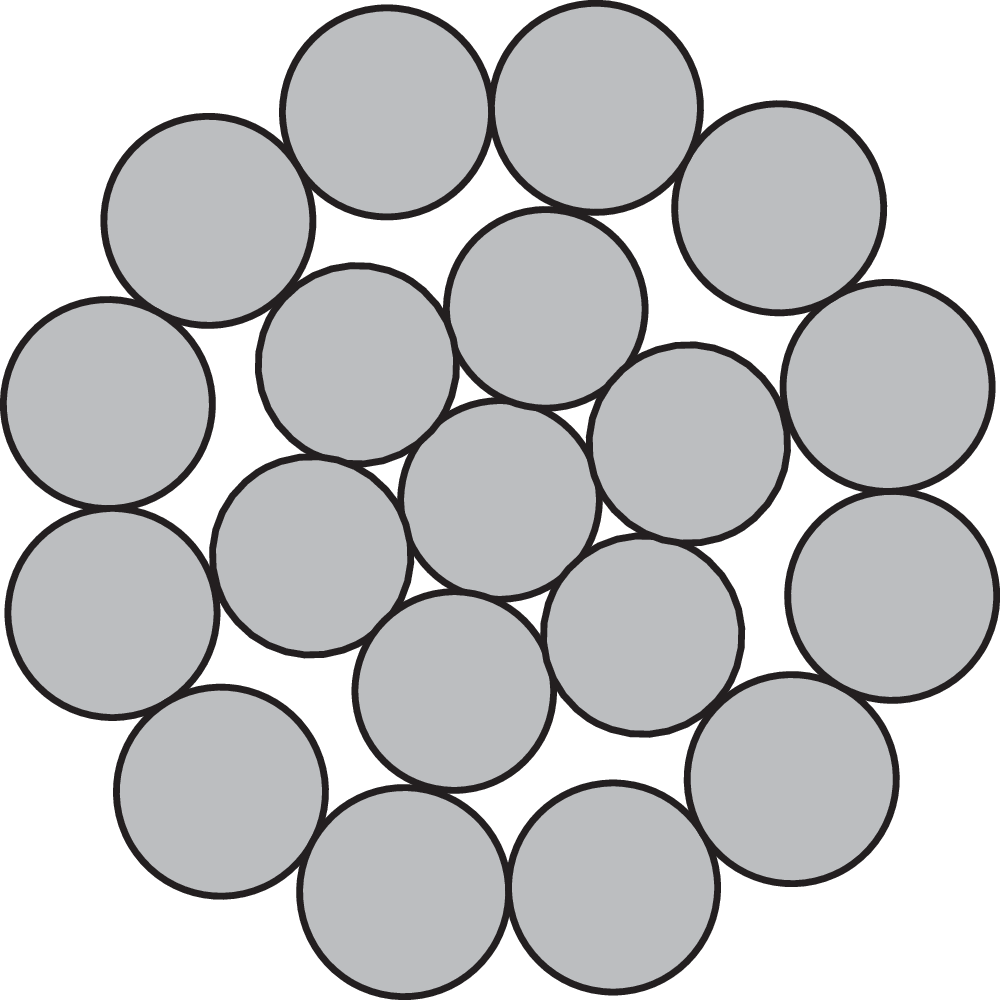

Įprastinis:
Įprastinis vielų išdėstymas – visos vielos to paties dydžio.

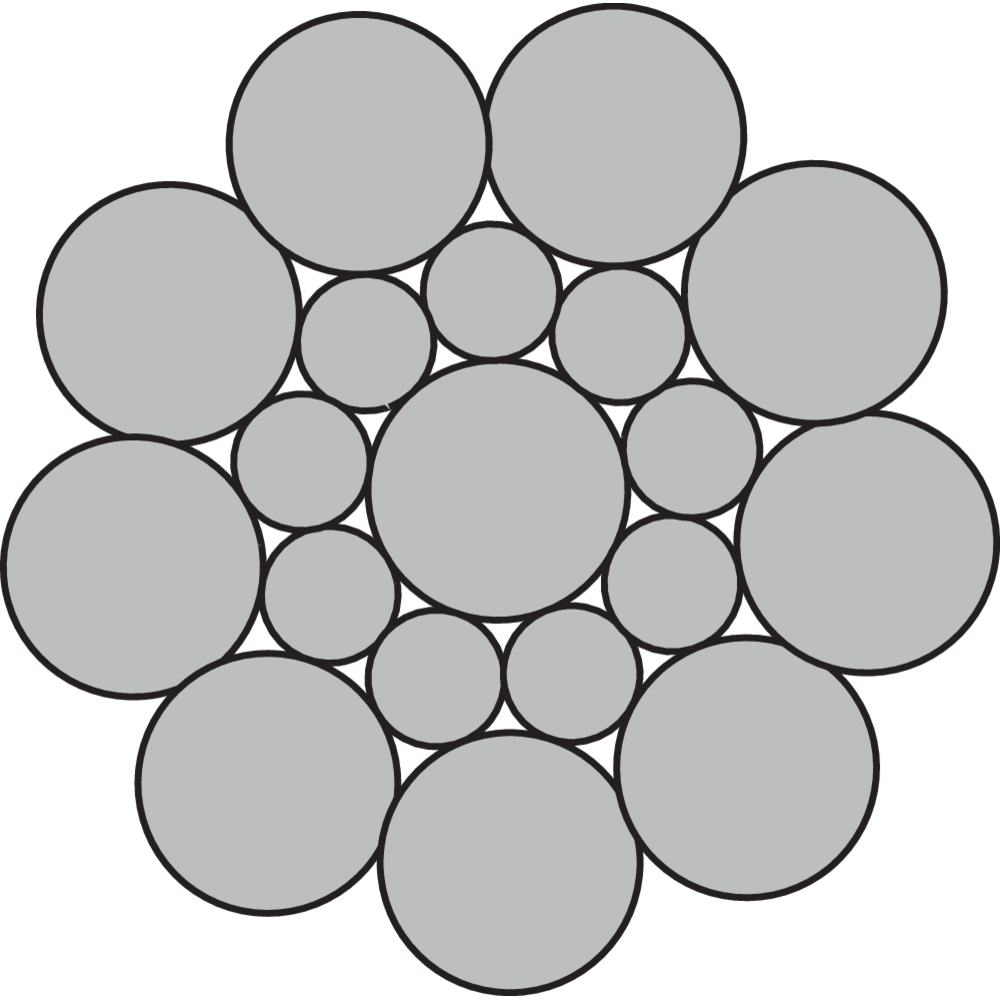

„Seale“ (S):
Paralelinis vielų išdėstymas – skirtingų dydžių vielos, vielų kiekis vidiniame ir išoriniame sluoksnyje toks pats.

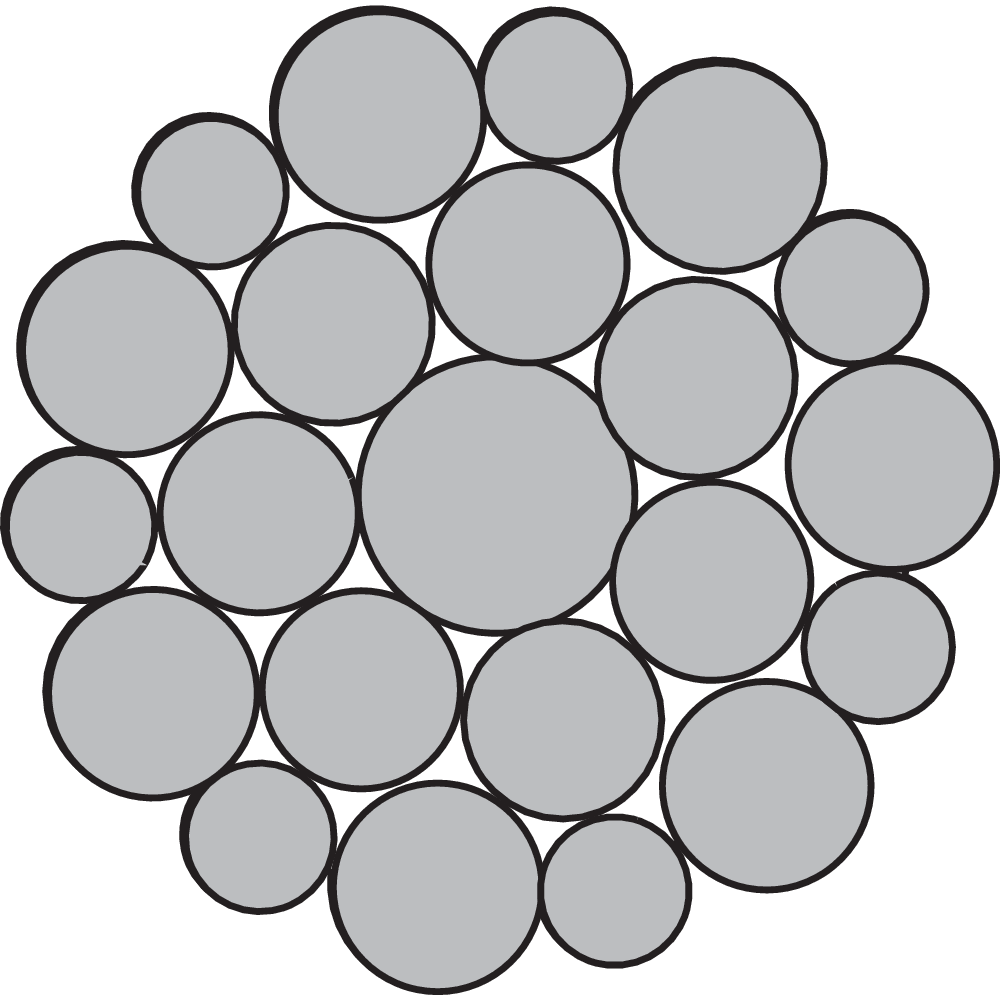

„Warrington“ (W):
Paralelinis vielų išdėstymas – išorinio sluoksnio vielos yra dviejų skirtingų storių, išoriniame sluoksnyje vielų dvigubai daugiau nei vidiniame.

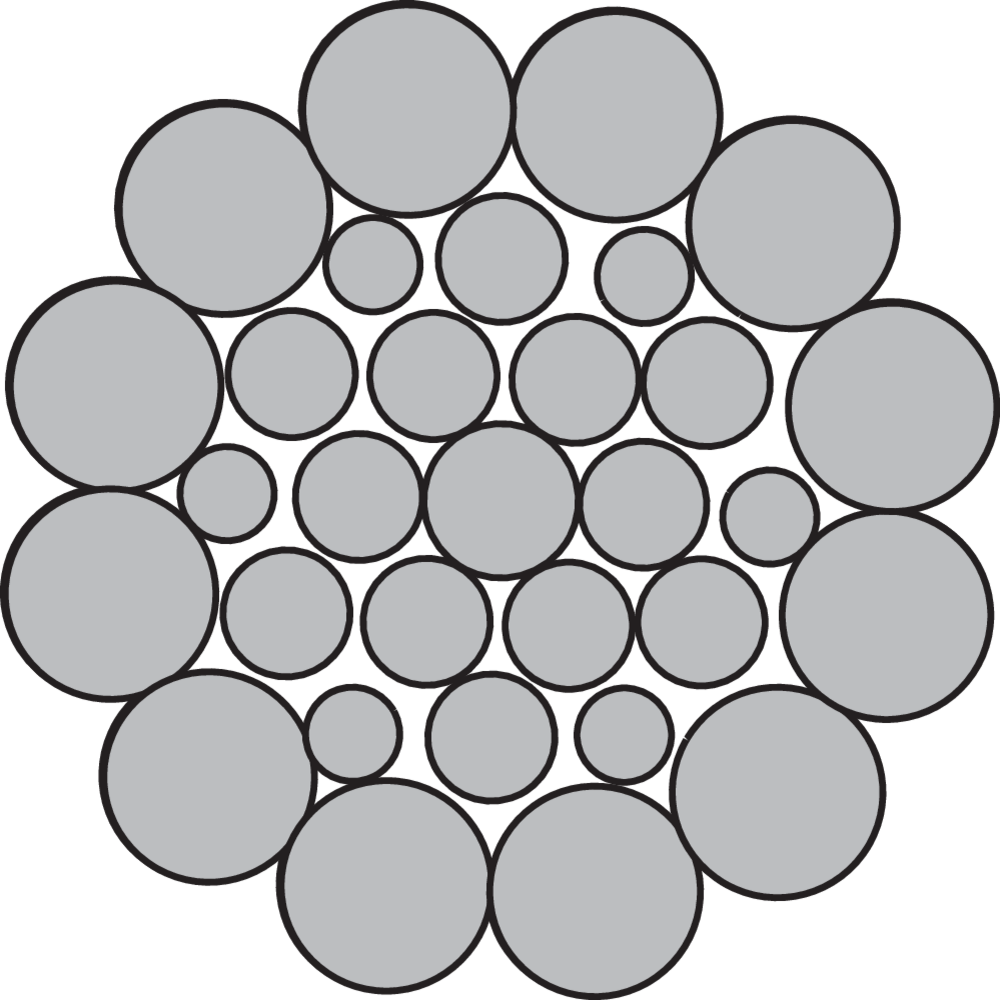

„Warrington-Seale“ (WS):
Paralelinis vielų išdėstymas – „Seale“ ir „Warrington“ vijimų derinys, kai lyną sudaro trys vielų sluoksniai arba daugiau.

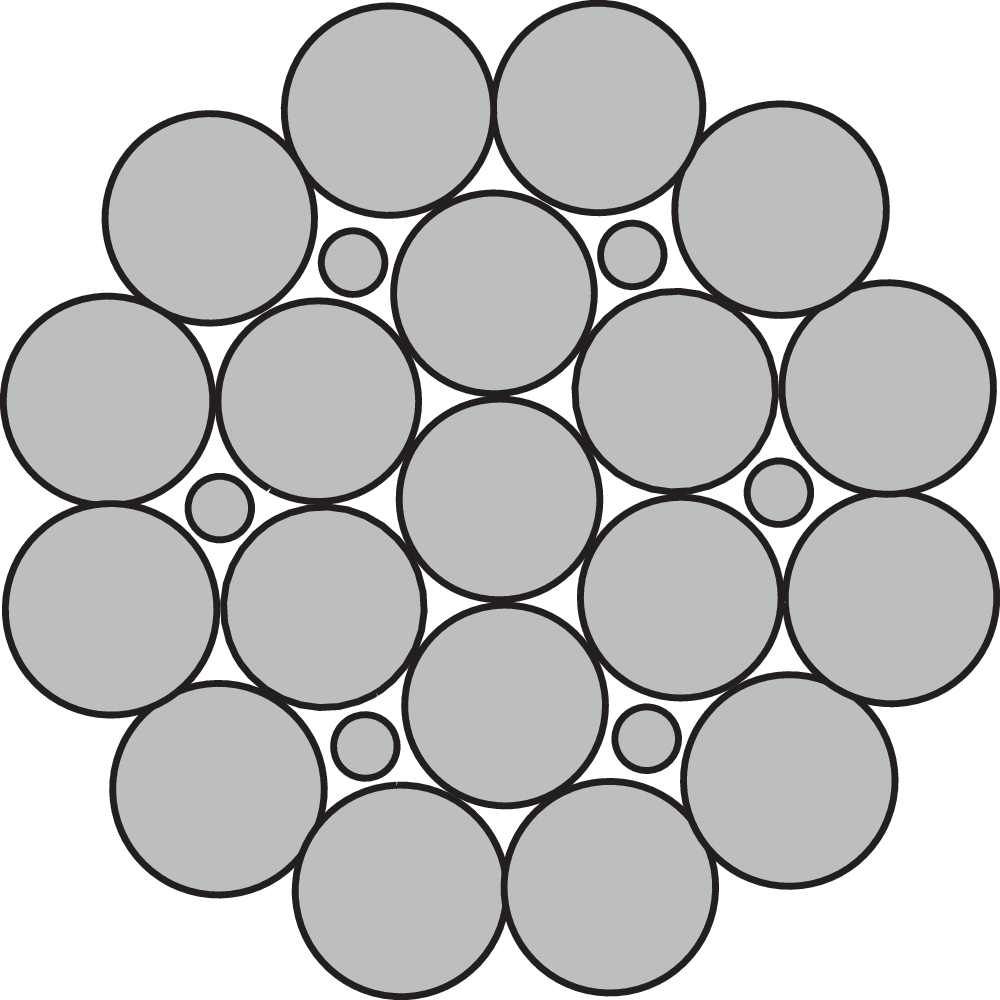

Lynas su užpildo vielomis (F):
Paralelinis vielų išdėstymas – išoriniame sluoksnyje vielų dvigubai daugiau nei vidiniame, o tarpus tarp storesnių vielų užpildo plonesnės vielutės.

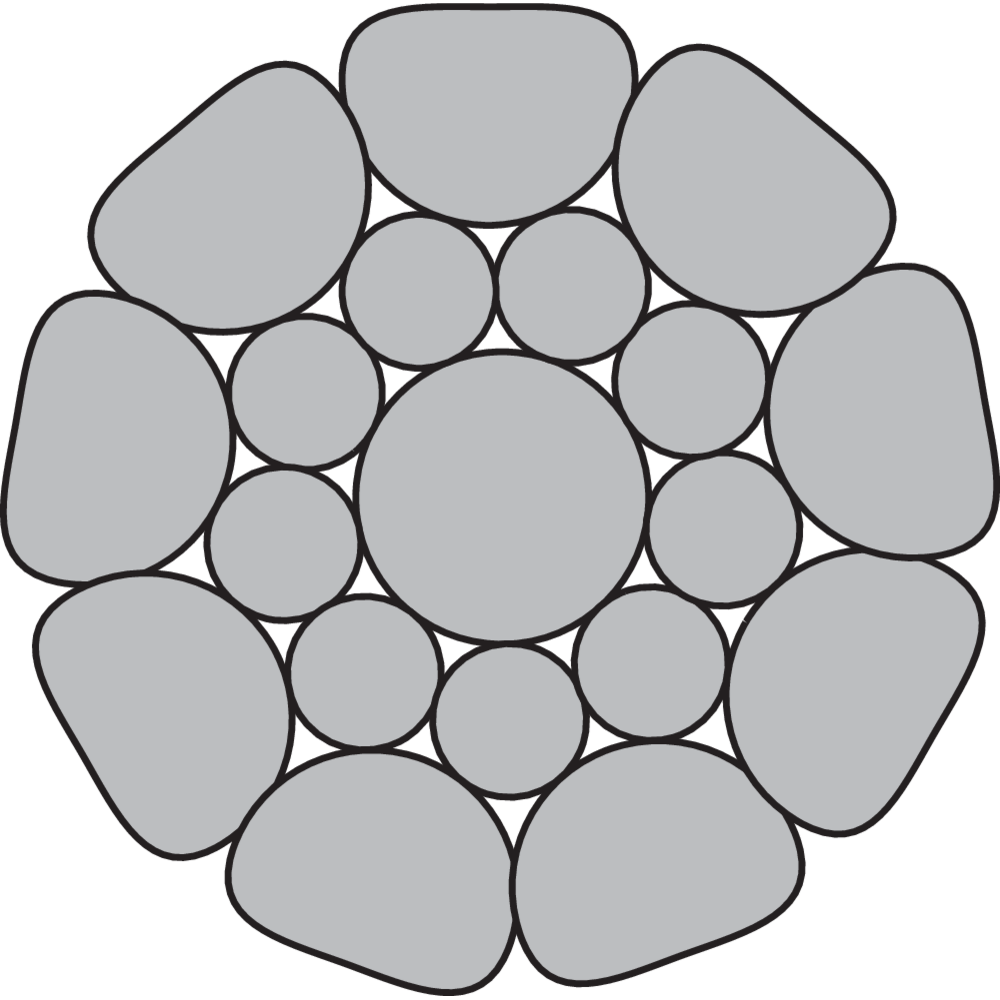

Kompaktinės gijos:
Tai gijos, suformuojamos presuojant – tokiu būdu plieno plotas išlieka toks pats, o užpildo tankumas padidėja.

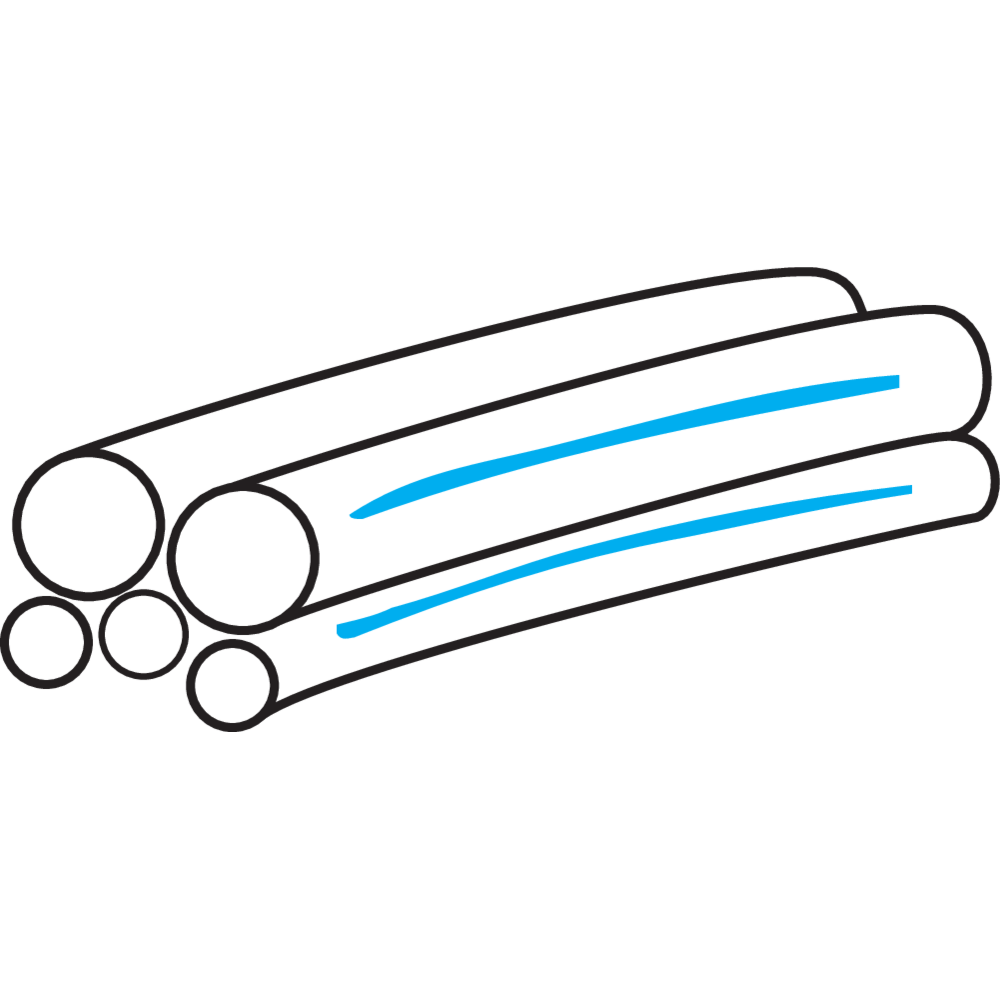

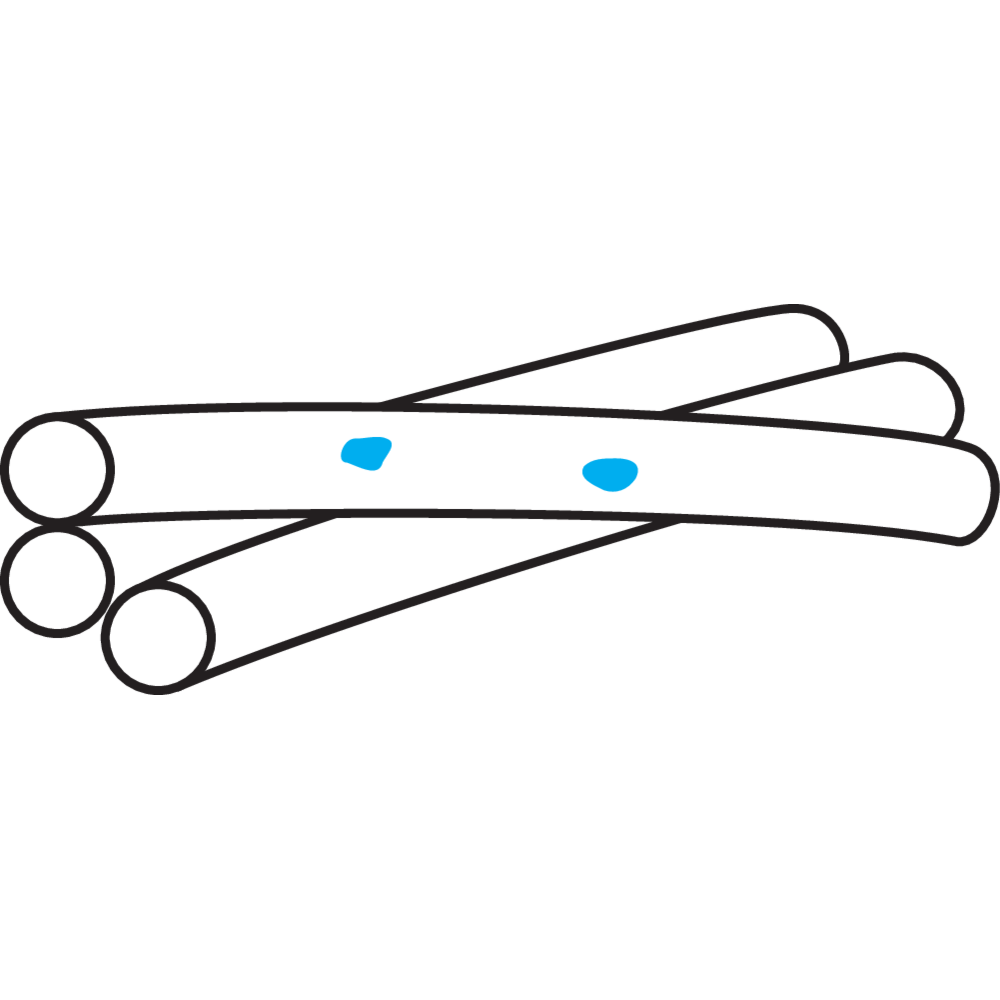

Gijos vijimas
Kai gijoje yra keletas sluoksnių to paties storio vielų, skirtingi lygiai kryžiuojasi tarpusavyje (kryžminis vijimas). Kai giją sudaro skirtingo storio vielos, skirtingų sluoksnių vielos išdėstomos lygiagrečiai viena kitai (lygus arba paralelinis vijimas).
Gijose, kuriose vielos suvejamos lygiagrečiai, bendras plieno paviršiaus plotas būna didesnis nei kryžminio vijimo gijose. Kiti lygiagretaus vijimo gijų privalumai – didesnis atsparumas nusidėvėjimui ir trinčiai, palyginti su tokio paties ilgio ir išlinkio kampo kryžminio vijimo gijomis.
Išvyniojimas
Neteisingai suvyniojus galima rimtai pažeisti plieninį lyną. Vyniokite atsižvelgdami į:
- ritės turi būti išvyniojamos arba perdedamos, naudojant besisukančią centrinę dalį;
- kryžminės ritės ir būgnai turėtų būti uždedami ant besisukančios ašies;
- suvyniokite ir išvyniokite lyną ta pačia kryptimi;
- kai kuriais atvejais būgną reikės nuimti.
ĮSPĖJIMAS! Neteisingai „atidarant“ pakuotę galima rimtai sužaloti darbuotojus. Visų pirma įsitikinkite, kad lynas kontroliuojamas.
Niekada netraukite lyno iš stacionarios ritės ar būgno, kad nesusimazgytų.

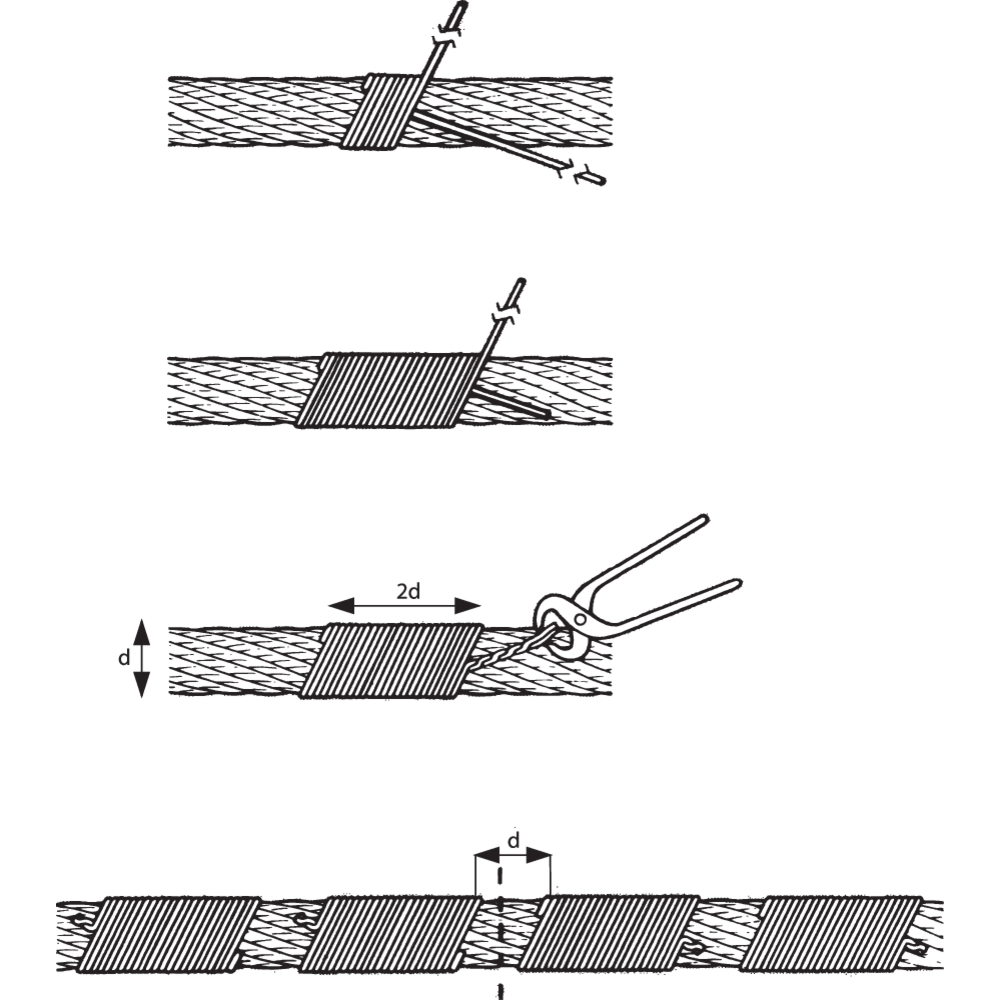

Pjovimas
Paprastai lynai tiekiami supjaustyti tam tikrais ilgiais su smailėjančiais galais, gautais pjaunant kaitinimo būdu. Jei lyną reikia pjauti montavimo metu, jis privalo būti aprištas (angl. seized) iš abiejų pusių nuo pjovimo vietos, kad būtų išvengta lyno išsipinimo ir (arba) ilgio pasikeitimo.
Iš anksto suformuotus lynus paprastai užtenka vieną kartą aprišti kiekvienoje pusėje nuo pjovimo vietos. Rotacijai atsparius ir specialius plieninius lynus būtina bent du kartus aprišti kiekvienoje pusėje nuo pjovimo vietos. Minimalus kiekvieno aprišimo ilgis turėtų būti 2 x lyno skersmuo.
Pjauti privaloma su didelio greičio abrazyviniu diskiniu pjūklu, dujiniu pjovikliu arba kitu tinkamu mechaniniu ar hidrauliniu pjovimo įrenginiu.
Nupjovus lyną aprišimus reikia palikti, kol visos vielos bus suvirintos ar kitaip sutvirtintos.
DĖMESIO! Neteisingai pjaunant lynas gali būti pažeistas. Būkite ypač atsargūs pjaudami rotacijai atsparius lynus.
Pjaudami diskiniu pjūklu ar kitais mechaniniais ar elektriniais prietaisais, naudokite apsauginius akinius ir kitą tinkamą saugos įrangą.
Šerdis
Lyno gijos vejamos aplink šerdį, kuri gali būti pluoštinė, plieninė arba plastikinė monolitinė.
Jeigu lyno gijos suvytos aplink pluoštinę šerdį, naudojamas žymėjimas „FC“, pvz., 6x19-FC.
Lynus su plieninėmis šerdimis reikia naudoti esant aukštesnei darbo temperatūrai, kai jiems tenka didelės apkrovos, jie yra naudojami labai intensyviai arba kai lynų būgnai bei blokai patiria didelį slėgį. Plienine šerdimi gijoms suteikiama geresnė atrama, todėl lynas geriau išlaiko formą ir apkrovos tolygiau pasiskirsto atskiroms vieloms.

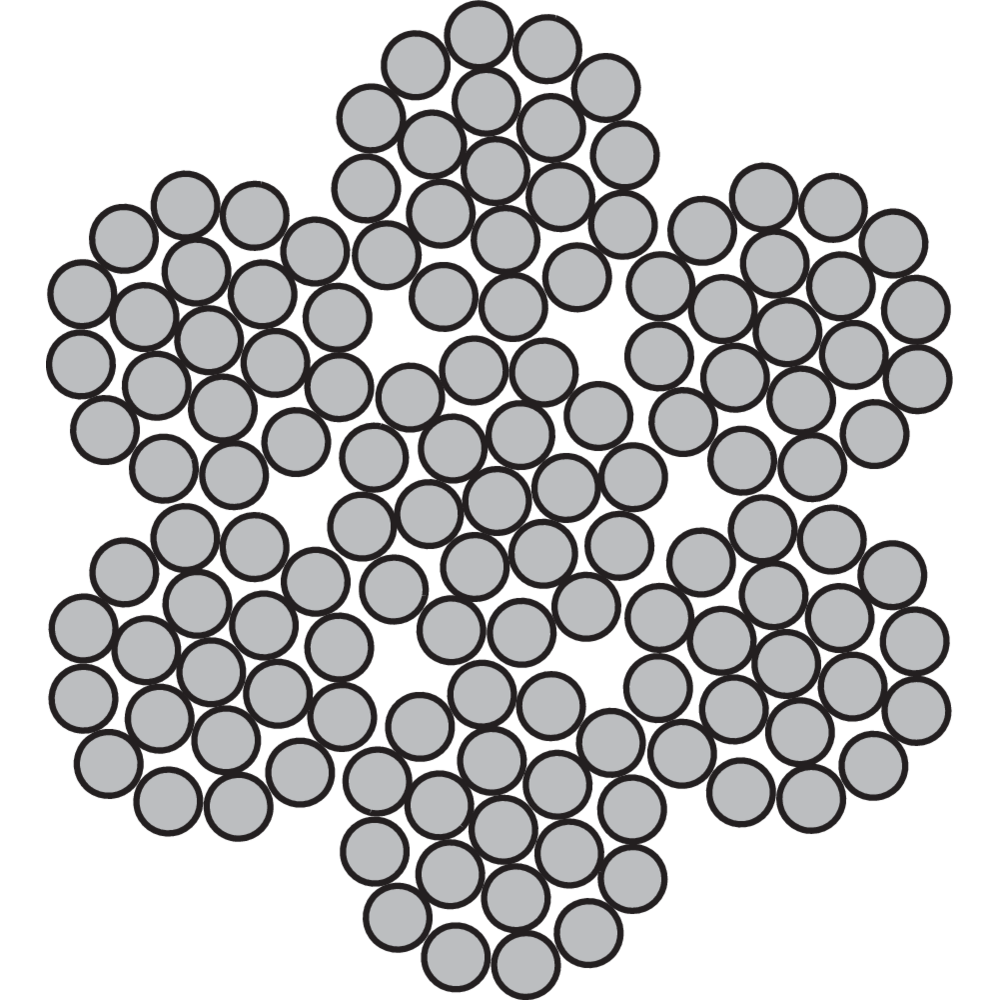

Kai plieninę lyno šerdį sudaro viena gija, naudojamas žymėjimas „WSC“, pvz. 6x19-WSC.

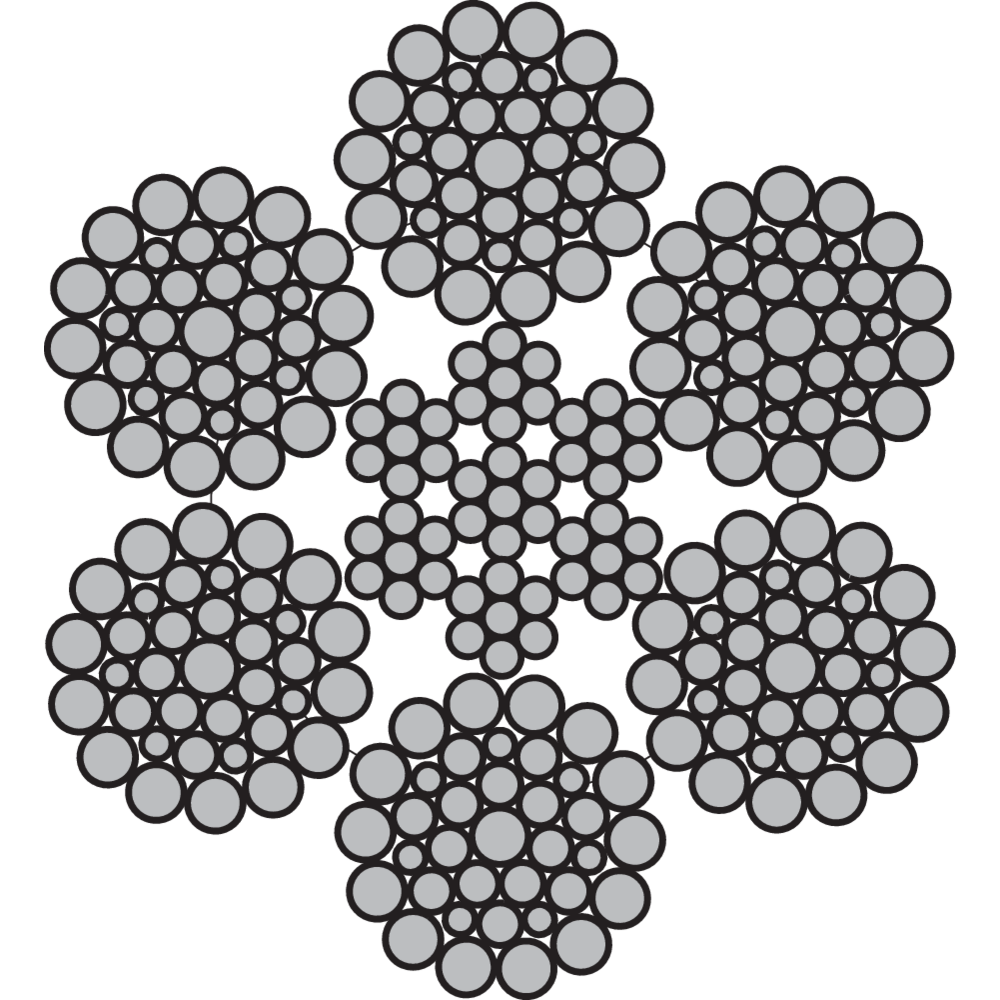

Jeigu lyno šerdis yra iš plieninių vielų suvytas lynas, naudojamas terminas „IWRC“, pvz., 6x19-IWRC.

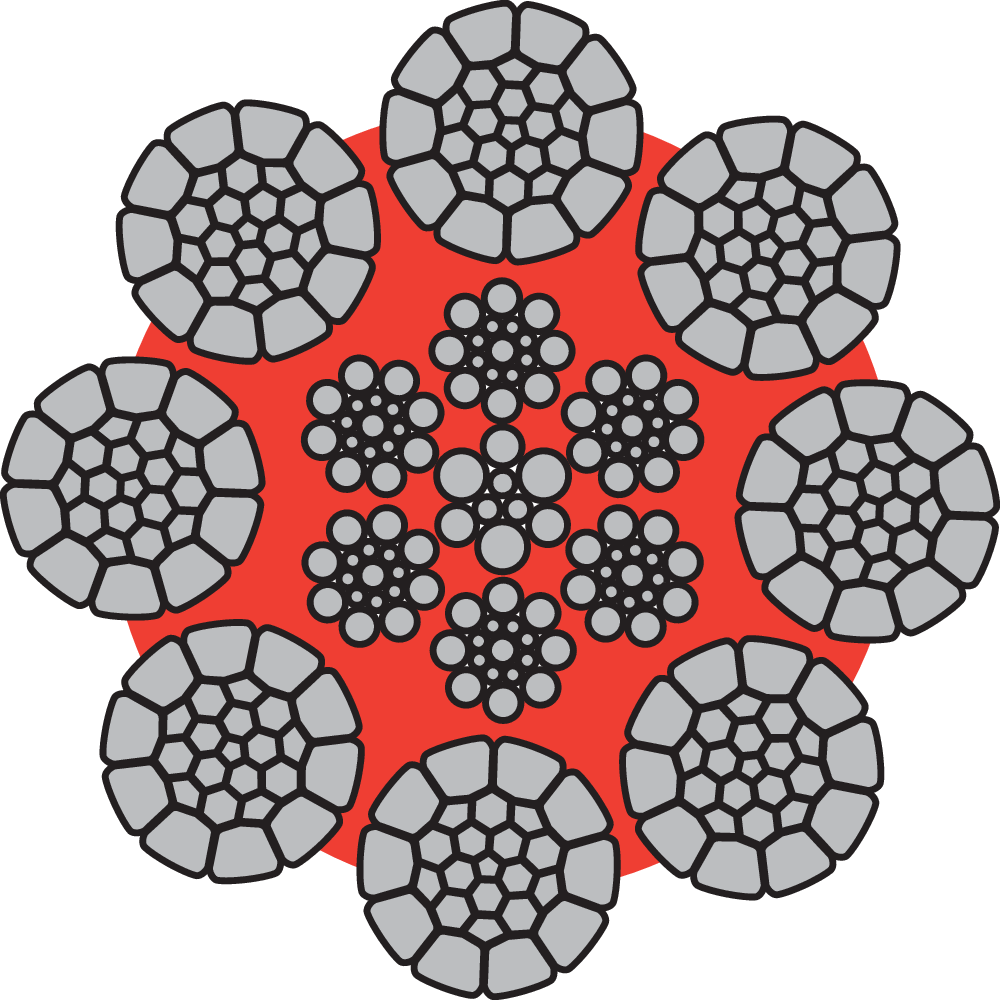

Kai kurie plieniniai lynai gali turėti plastiku dengtą šerdį, kuria užtikrinamas didesnis lyno stabilumas, taip pat mažinamas šerdies bei aplink ją suvytų gijų nusidėvėjimas ir korozija, pvz., VEROPRO 8.
Viela
Pagrindinė medžiaga, iš kurios gaminami lynai – plieno virbai, kurie šaltuoju būdu ištempiami į skirtingo skersmens ir skirtingų atsparumo lygių vielas. Dažniausiai pasitaikantys atsparumo lygiai yra šie:
| Stiprumo rodiklis | Vielų tempiamojo stiprio rodiklis | Kietumas | |||||
| EN | API 9A | Mažiausias | Didžiausias | Brinelio | Rockvelo | ||
| kp/mm² | N/mm² | kp/mm² | N/mm² | HB | HRC | ||
| 1570 | PS | 140 | 1370 | 180 | 1770 | 405/425 | 45 |
| 1770 | IPS | 160 | 1570 | 200 | 1960 | 445/470 | 49 |
| 1960 | EIPS (XIP) | 180 | 1770 | 220 | 2160 | 470/480 | 51 |
| 2160 | EEIPS (XXIP) | 200 | 1960 | 220 | 2160 | 480/500 | 52 |
Vielos gali būti neapdorotos (šviesios), cinkuotos arba iš nerūdijančiojo plieno. Cinkuotomis vielomis lynams užtikrinamas didesnis atsparumas korozijai palankiose aplinkose. Išskirtiniais atvejais gali būti naudojamas lynas iš nerūdijančiojo plieno vielų. Be to, plieniniai lynai gali būti impregnuojami plastiku.
Plieninio vielinio lyno išsitempimo savybės
Bet kokia vielų sąranka, suvyta į spiralinę viją (į giją arba atskirą vielinį lyną), paveikta tempimo jėgos, atsižvelgiant į taikomą apkrovą, gali išsitempti trimis skirtingais etapais:
1 etapas: pradinis išsitempimas;
2 etapas: elastinis išsitempimas;
3 etapas: nuolatinis išsitempimas (terminis išsitempimas arba susitraukimas ir įgyto ilgio išlaikymas, susisukimas, nusidėvėjimas ir korozija).
1-asis ir 2-asis etapai labai svarbūs, nes tokie tempimai yra įprasto lyno lenkimo ir jo eksploatacijos dalis. 3-ojo etapo nuolatiniam išsitempimui įtakos gali tūrėti, viena vertus, netinkamas lyno pasirinkimas, antra vertus, nepakankamai dažnai atliekamos patikros. Tempimo etapus eilės tvarka patiria kiekvienas lynas, pamažu didėjant jo apkrovai. Dėl to, esant perkrovai, naujas lynas iš pradžių patiria 1-ąjį ir 2-ąjį tempimosi etapus, o tik tada prasideda 3-asis (nuolatinio išsitempimo) etapas.
1 etapas: pradinis arba nuolatinis išsitempimas
Šio lyno tempimosi etapo charakteristikos priklauso nuo lyno sąrangos ir jas galima apibūdinti taip:
Ant lyno pakabinus naują produktą, į lyną susuktos vielos išsitempia žemyn, dėl to sumažėja jų bendras skersmuo. Toks skersmens sumažėjimas suteikia vieloms papildomą ilgį, kurį absorbuoja spiralinės vijos pailgėjimas.
Kai, veikiant perimetrinio spaudimo jėgai, gretimose vielose susidaro pakankamai didelės apkrovos zonos, vyksta mechaninis išsitempimas ir prasideda 2-asis tempimosi etapas.
Pradinio tempimosi neįmanoma tiksliai nustatyti. Jis priklauso ne tik nuo lyno gijų ir paties lyno vijimo pobūdžio, bet ir nuo įvairių apkrovų bei einamojo momento apkrovos intensyvumo.
Tikslių įvairių vijimų lynų pradinio tempimo įverčių pateikti neįmanoma, bet galima naudotis žemiau pateiktomis apytikslėmis charakteristikomis ir gauti pakankamai tiksliuos skaičiavimų rezultatus.
|
Apkrova |
Atsargos koeficientas | Išsitempimas, išreikštas proc. nuo bendro lyno ilgio | |
| Lynas su pluoštine šerdimi | Lynas su plienine šerdimi | ||
| Lengva apkrova | 8 | 0,25 | 0,125 |
| Įprastinė apkrova | 5 | 0,5 | 0,25 |
| Didelė apkrova | 3 | 0,75 | 0,5 |
| Didelė apkrova, esant daugeliui linkių | 2 | Up to 2 | Up to 1 |
2 etapas: Elastinis išsitempimas (pailgėjimas)
Po 1-ojo tempimosi etapo lynas išsitempia daugmaž pagal Huko dėsnį, t. y. tempimasis tampa proporcingas apkrovai.
Proporcingumo veiksnys paprastai yra nuo medžiagos priklausanti konstanta, vadinama elastingumo koeficientu. Tačiau plieninių lynų atveju, elastingumo koeficientą nulemia ne tiek medžiaga, kiek lyno vijimo pobūdis.
Elastinį išsitempimą galima apskaičiuoti taip (Huko dėsnis):
Elastinis išsitempimas (mm) = (W x L) / (E x A)
W = taikoma apkrova (kg)
L = lyno ilgis (mm)
E = elastingumo koeficientas (kg/mm2)
A = lyno skerspjūvio plotas, apibrėžtas apskritimu (mm2)
Elastingumo koeficientas gali būti įvairus, atsižvelgiant į skirtingų lynų vijimo būdus. Dėl gamybos veiksnių specifikos, vielų matmenų ir kitų charakteristikų skirtingų gamintojų tokių pačių matmenų ir vijimo lynų elastingumo koeficientai gali būti skirtingi. Jeigu reikia konkretaus elastingumo koeficiento lyno, būtina atlikti atskirą pasirinkto lyno elastingumo tyrimą.
Elastinis tempimasis vyksta tol, kol pasiekiama proporcingumo arba elastingumo riba. Jeigu apkrova viršija minėtą ribą, prasideda 3-asis tempimosi etapas. Elastingumo riba apibrėžiama kaip didžiausia apkrova, kurią pašalinus, lynas dar sugeba grįžti į pirminį ilgį.
Bendras elastingumo koeficientas pagal lynų vijimo tipus
|
Plieninių lynų tipai |
Elastingumo koeficientas |
| kp/mm² | |
| Spiral strand, type 1x7 | 12600 |
| Spiral strand, type COMPACTED 1x7 | 14000 |
| Spiral strand, type 1x19 | 10900 |
| Spiral strand, type COMPACTED 1x19 | 13600 |
| 6-part single constructions with fibre core, e.g. 6x7-FC | 6300 |
| 6-part single constructions with steel core, e.g. 6x7-WRC | 7000 |
| 6-part assemblies with fibre core, e.g. 6x36-FC | 5000 |
| 6-part assemblies with steel core, e.g. 6x36-IWRC | 6000 |
| Compacted constructions with steel core, e.g. ROPETEX 6 | 6400 |
| Compacted constructions with steel core, e.g. DSC- DYFORM | 7900 |
| Multi strand, rotation resistant constructions, e.g. 18x7 | 4200 |
| Multi strand, rotating resistant constructions, e.g. 35x7 | 6900 |
| Multi strand, rotating resistant compacted constructions, e.g. RopeTex 88 | 7200 |
| Elevator rope TRULIFT 8F (8x19S-FC) | 4000 |
| Elevator rope TRULIFT 8SPC (8x19S-SPC) | 4300 |
| Elevator rope TRULIFT 8S (8x19S-IWRC)/TRULIFT 9S (9x19S-IWRC) | 6000 |
Šios charakteristikos galioja lynams, kurių atsargos koeficientas yra 5:1. Mažesnį atsargos koeficientą turinčių lynų elastingumo koeficientai būna didesni už nurodytuosius, o turinčių didesnį – mažesni. |
|
3 etapas: nuolatinis išsitempimas
Pastovus neelastinis plieno išsitempimas, kurį sukelia tempiančiosios apkrovos, viršijančios medžiagos elastingumo ribą. Jeigu apkrova viršija proporcingumo ribą, didėjant apkrovai, tempimosi tempas ima didėti ir pasiekiama riba, nuo kurios prasideda nuolatinė deformacija, dėl kurios vielinis lynas ima trūkinėti net ir toliau nedidinant apkrovos.
Terminis išsiplėtimas ir susitraukimas
Plieninio lyno linijinio plėtimosi koeficientas (∝) yra 0,0000125 = (12,5 x10–6)°C, taigi vieno metro plieninio lyno ilgio pokytis, kurį sukelia temperatūros pasikeitimas t °C, bus lygus:
Ilgio pokytisΔ| = ∝ |o t
kur:
∝ = linijinio plėtimosi koeficientas
|o = pradinis lyno ilgis (m)
t = temperatūros pokytis (°C)
Temperatūrai kylant, lynas tįs, o mažėjant – trauksis.
Išsitampymas dėl rotacijos
Lyno pailgėjimas, atsirandantis leidžiat jo laisvajam galui suktis.
Išsitampymas dėl nusidėvėjimo
Lyno išsitampymas dėl vidinio vielų nusidėvėjimo, lemiančio bendro plieno skerspjūvio ploto sumažėjimą ir lemiančio konstrukcijoje nenumatytą išsitempimą.
Pavyzdys:
Bendras 200 m ilgio 28 mm 265 vielų (6x36-IWRC tipo) plieninio lyno pailgėjimas, esant 10 tonų apkrovai, temperatūrai pakilus iki 20 °C (atsargos koeficientas 5:1).
1 tempimosi etape:
Nuolatinis konstrukcinis išsitempimas = 0,25 % x bendras lyno ilgis = 0,25 % x 200 m = 500 mm
2 tempimosi etape:
Elastinis išsitempimas = (W x L) / (E x A) = (10 000 x 200 000) / (6 000 x 615,4) = 540 mm
3 tempimosi etape:
Terminis tempimasis = 0,0000125 x L x t = 0,0000125 x 200 x 20 = 50 mm
Bendras išsitempimas = 500 mm + 540 mm + 5+ mm = 1 090 mm
Išankstinis formavimas
Išankstinis formavimas – procesas, kai gijoms suteikiama spiralinė forma, atitinkanti tą, kurią jos įgaus užbaigtame lyne. Išankstinio formavimo privalumai yra šie:
– Lynai tampa stabilesni ir praranda polinkį susisukti, todėl jų įmontavimas ir priežiūra paprastesni.
– Atsiranda galimybė kirpti lynus, juos minimaliai suspaudžiant, nes laisvi galai neišsivynioja.
Išankstinį formavimą atlieka išankstinio formavimo galvutė, per kurią prieš užbaigiant vijimą perleidžiama giją.
Kas yra plieninis lynas
Plieninis vielinis lynas gaminamas iš atskirų plieninių vielučių, kurios suvejamos į gijas. Gijos susukamos aplink centrinę šerdį ir taip sukuriamas lynas. Vielučių skaičiumi ir storiu sukuriamas optimalus įmanomas variantas tarp būtinybės užtikrinti maksimalų atsparumą korozijai bei trinčiai, kuris garantuojamas storesnėmis vielomis, ir reikalingą lankstumą bei eksploatacijos patogumą, kuris suteikiamas plonesnėmis vielutėmis.

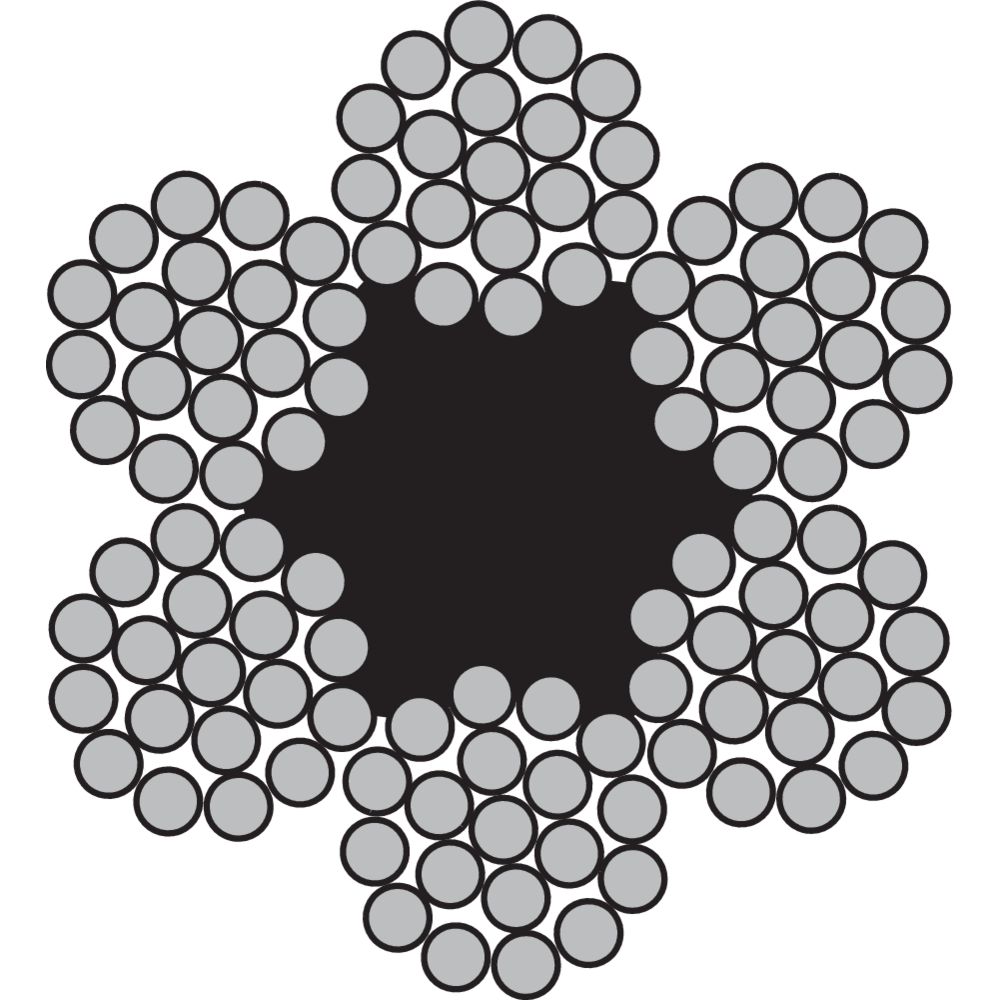

Plieninio lyno konstrukcijos aprašymas:
pvz. 6x36-FC
6 yra plieninio lyno gijų skaičius
36 yra vielyčių skaičius gijoje
FC yra plieninio lyno šerdies tipas (FC fibre core - organinė šerdis)
Šerdis
Lyno gijos vejamos aplink šerdį, kuri gali būti pluoštinė, plieninė arba plastikinė monolitinė.
Jeigu lyno gijos suvytos aplink pluoštinę šerdį, naudojamas žymėjimas „FC“, pvz., 6x19-FC.
Lynus su plieninėmis šerdimis reikia naudoti esant aukštesnei darbo temperatūrai, kai jiems tenka didelės apkrovos, jie yra naudojami labai intensyviai arba kai lynų būgnai bei blokai patiria didelį slėgį. Plienine šerdimi gijoms suteikiama geresnė atrama, todėl lynas geriau išlaiko formą ir apkrovos tolygiau pasiskirsto atskiroms vieloms.
Kai plieninę lyno šerdį sudaro viena gija, naudojamas žymėjimas „WSC“, pvz. 6x19-WSC.
Jeigu lyno šerdis yra iš plieninių vielų suvytas lynas, naudojamas terminas „IWRC“, pvz., 6x19-IWRC.
Kai kurie plieniniai lynai gali turėti plastiku dengtą šerdį, kuria užtikrinamas didesnis lyno stabilumas, taip pat mažinamas šerdies bei aplink ją suvytų gijų nusidėvėjimas ir korozija, pvz., VEROPRO 8.
Gamybos procesas
Plieninio lyno antgaliai
Dažniausiai naudojami lynų komponentai, su nurodyta gaminio likusia saugia darbine apkrova nuo pradinės plieninio lyno darbinės apkrovos.
Kriaušės formos užpilamas antgalis
100%
Specialus plieninis lynas
Ilgesnės eksploatacijos trukmės ir didesnio atsparumo trūkiams poreikis paskatino kurti specialiuosius vielinius lynus. Tokius lynus reikia rinktis, kai numatomas intensyvus jų naudojimas itin ekstremalioje aplinkoje.Specialieji vieliniai lynai dažnai gaminami iš stipriam tempimui atsparių vielų. Jie neretai būna kompaktinių gijų, kad bendras metalo skerspjūvis būtų didesnis ir užtikrintų didesnę minimalią trūkio apkrovą. Tai įgalina didesnes leistinas atitinkamo skersmens lyno darbines apkrovas. Be to, kompaktinių gijų lynai išsiskiria ilgesne eksploatacijos trukme ir atitinkamai mažesnėmis eksploatacinio ciklo sąnaudomis.
Kai kuriais atvejais prireikia lynų, pasižyminčių didesniu stabilumu ir ypač maža vidine trintimi. Tokiu atveju gaminami lynai su plastikiniu apvalkalu dengta plienine šerdimi.
Specialieji vieliniai lynai taip pat gali būti dvigubo lygiagretaus vijimo, t. y. juose ir vielos gijose, ir pačios gijos suvejamos lygiagrečiai vienos kitoms. Tai padeda išvengti vielų susikryžiavimo, dėl kurio vielose atsiranda įdubimų. Įvairūs specialieji lynai pasižymi keliomis bendromis savybėmis: mažesne išorine ir vidine trintimi, siauresnėmis leistino nuokrypio ribomis, jie lankstesni, apvalesni ir jų sąlyčio su būgnais bei movomis plotas didesnis. Tai lemia ilgesnę eksploatacijos trukmę ekstremaliomis darbo sąlygomis.
Kompaktinių gijų
Trūkimo ribų apibrėžimai
Minimali trūkimo riba
Minimali trūkimo jėga (minimali trūkimo riba) išreiškiama kiloniutonais ir žymi mažiausią apkrovą, darančią įtaką lyno trūkiui atliekant bandymus.
Skaičiuotinė trūkimo riba
Charakteristika, apskaičiuota vadovaujantis visų atskirų lyno vielų skerspjūvių plotų suma ir visų vielų tempimo stiprumo lygiais. Bendras vielų skerspjūvių plotas yra tiesiogiai proporcingas nominalaus skersmens lyno skerspjūvio plotui. Jis dauginamas iš standartinio vijimo praradimų, kurie atsiranda dėl vielų ir gijų susisukimo, koeficiento.
Gija
Gijas sudaro atskiros vielos, kurios vienu ar keliais sluoksniais suvejamos aplink šerdį, naudojant vieną žemiau nurodytų vijimo būdų:
Įprastinis:
Įprastinis vielų išdėstymas – visos vielos to paties dydžio.
„Seale“ (S):
Paralelinis vielų išdėstymas – skirtingų dydžių vielos, vielų kiekis vidiniame ir išoriniame sluoksnyje toks pats.
„Warrington“ (W):
Paralelinis vielų išdėstymas – išorinio sluoksnio vielos yra dviejų skirtingų storių, išoriniame sluoksnyje vielų dvigubai daugiau nei vidiniame.
„Warrington-Seale“ (WS):
Paralelinis vielų išdėstymas – „Seale“ ir „Warrington“ vijimų derinys, kai lyną sudaro trys vielų sluoksniai arba daugiau.
Lynas su užpildo vielomis (F):
Paralelinis vielų išdėstymas – išoriniame sluoksnyje vielų dvigubai daugiau nei vidiniame, o tarpus tarp storesnių vielų užpildo plonesnės vielutės.
Kompaktinės gijos:
Tai gijos, suformuojamos presuojant – tokiu būdu plieno plotas išlieka toks pats, o užpildo tankumas padidėja.
Lyno vijimo kryptis
Įprastasis vijimas
Gijoje esančių viršutinio sluoksnio vielų vijimo kryptis yra priešinga gijos vijimo krypčiai. Įprastinio vijimo technika neleidžiama lynui nei išsivynioti, nei susipinti, taip pat ja mažinama tikimybė, kad lynas trūks dėl suspaudimo arba deformacijos.
Vienpusis vijimas
Gijoje esančių viršutinio sluoksnio vielų vijimo kryptis yra ta pati kaip ir gijų vijimo į lyną kryptis. „Lang“ vijimo lyno privalumas, kad lyno paviršius tampa atsparesnis nusidėvėjimui ir dėl to daugeli
